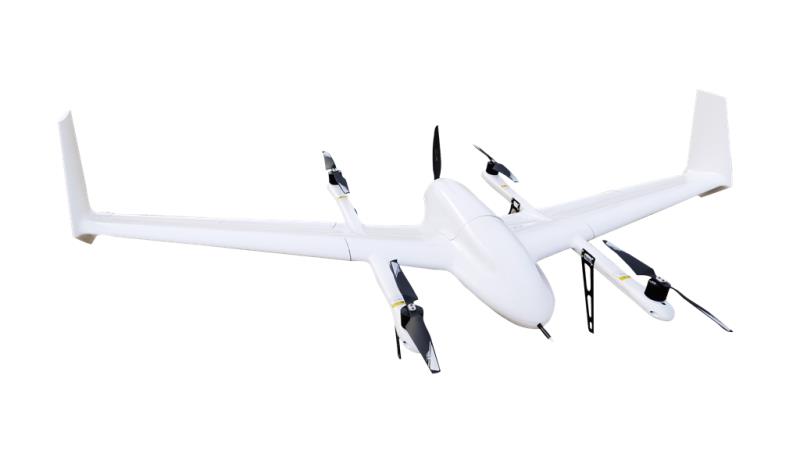

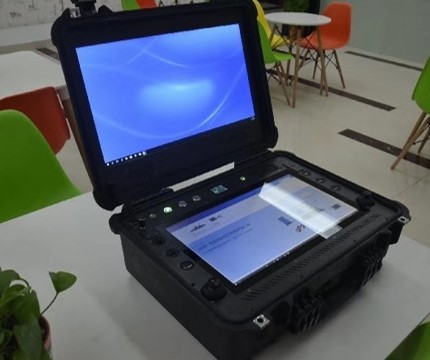

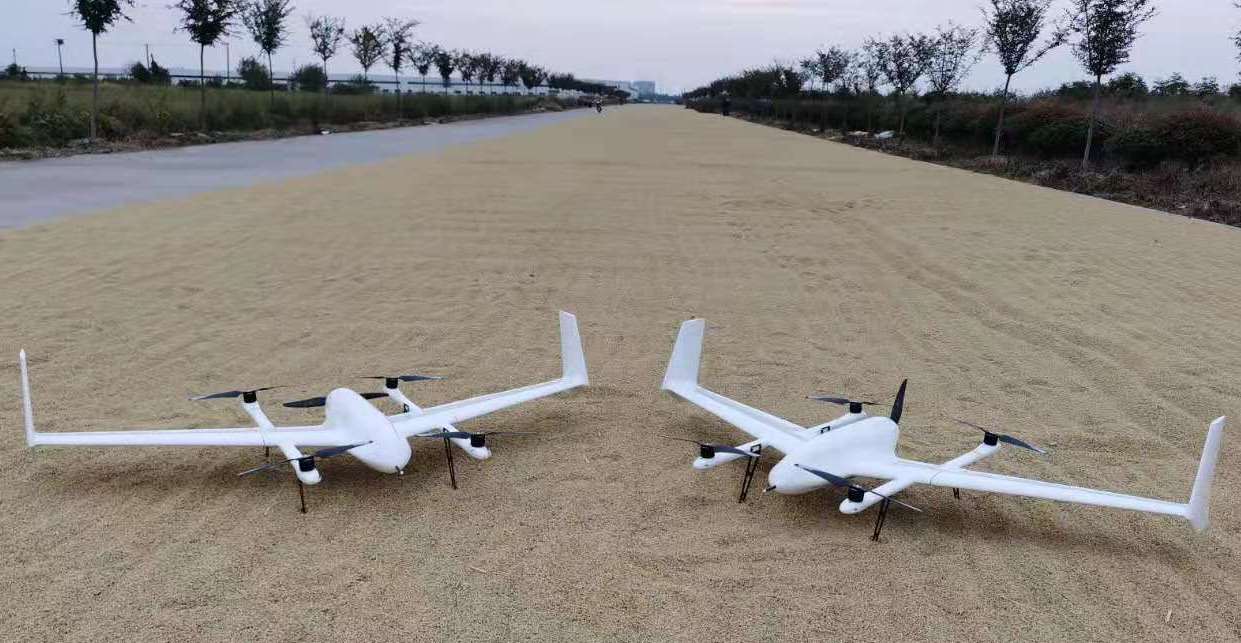

星辰05垂起固定翼無人機 一、星辰05垂起無人機平臺性能 星辰05垂起無人機在正常負載情況下?lián)碛谐^90分鐘的超長續航時間和120千米的續航里程，可有效覆蓋周邊區域，開展長時間、大面積巡邏，可以應用于測繪、林業、安防、電力、環境保護、河道、海洋漁政等領域。在同級別垂起固定翼無人機領域具有突出的優勢，具體有以下四點。 1、可靠性高 星辰05垂起無人機系統突出可靠性考慮，在總體設計之初即綜合考慮可靠性設計，設計了雙余度控制舵面，在任一舵面失效情況下依然能夠保持對無人機的控制;在飛控硬件上，采用了非相似雙余度IMU陀螺儀，某一個遇到問題后能夠?qū)崿F(xiàn)自動切換;整機航電硬件經過36項嚴苛可靠性環境測試，確保硬件可靠;在飛控軟件系統上，制定了完整的可靠保護策略，包括自動返航、自動失控保護、低高度旋翼保護、大風天起飛保護等;系統功能上具備旋翼和固定翼兩種飛行狀態，互為可靠備份。 2、總體性能優異 星辰05垂起無人機系統設計嚴格按照軍標級飛行器研發流程正向設計開發，從飛機總體設計、外形設計、結構設計、氣動計算，到控制律設計、半實物仿真、實測飛行，共完成了200余次氣動優化，3000余小時半實物仿真和500余小時的實測飛行，目前實測91分50秒的續航時間，超過同類產品性能52%，確保了無人機系統的突出性能。 3、操作簡便快捷 星辰05垂起飛機采用三段式機身結構設計，單人1分鐘即可完成現場組裝，3分鐘即可飛上天。兼容便攜式安卓地面站和多功能PC地面站，支持指點飛行、區域航線飛行和帶狀航線等多種飛行模式，使得任務作業更加簡單便捷。 4、星辰05垂起無人機平臺性能指標 翼展：1.83米mm 機長： 1000mm 續航時間： 90分鐘 續航里程： 115km 巡航速度： 21m/s(75km/h) 飛行速度： 33m/s(118km/h) 起飛重量： 6kg 電池： 6s 一萬四-一萬八mah 升限： 4500m 起降場地： 3m*3m 定位精度： 水平≤±0、5m，高程≤±0、5m 抗風能力： ≤8m/s(起降階段)、≤12m/s(固定翼階段) 地面站系統： 安卓/Windows 鏈路距離： 30km 作業溫度范圍 ：-10-+45℃ 可靠性保障： 非相似雙余度IMU;雙余度舵面;雙余度動力系統;選配降落傘 SDK：提供二次開發包和半實物仿真系統 可控性措施： 加入云平臺，具備電子圍欄功能 星辰05垂起無人機平臺詳細參數 1、飛機類型：4+1式垂起固定翼飛機，性能更穩定可靠; 2、純電機動力，振動小，噪音低，無污染; 3、復合材料一體化機身，采用固定翼與四旋翼結合的復合機型設計; 4、機身尺寸：機長≤1100mm，翼展≤1900mm; 5、升限：≥3000m; 6、巡航速度：≥70km/h，≤126km/h; 7、衛星：  1+L28、機身自重(含電池和載荷)：≤6000g ; 9、留空時間：搭載載荷時≥90min; 10、工作溫度(電池除外)：-10~+45°C; 11、存放濕度：≥ 60%，工作濕度：≥ 75%; 12、抗風能力：≥8m/s(多旋翼階段)、≥12m/s(固定翼階段); 13、工業標準結構，接口可靠方便，不同載荷轉換快捷方便; 14、無需借助工具，全套設備(含地面站、傳感器)展開時間：≤3min; 15、降落精度：水平≤0、5米，高程≤0、5米。 16、模塊化設計：整個飛機分為3部分，拆裝方便，可靠性高。 17、固定翼舵面余度控制：含雙余度4個舵面。 飛控系統： 1、全自主起飛和降落，飛行過程無需人工干預; 2、全面的可靠保障機制，如衛星信號丟失、姿態不可控等可靠保護機制、自動返航機制、地面站斷電保護機制等; 3、垂起無人機自動失速保護，姿態失控保護。固定翼模式飛行中，如果出現失速、高度過低或姿態失控，飛控將自動啟動多旋翼系統進行輔飛行; 4、垂起無人機緊急原地迫降功能; 5、自動返航功能。低電壓返航，計算返航距離等綜合因素，保證飛機在電量充足的情況下可靠降落。在飛行過程中如遇天氣突變等突發狀況時，也可操作一鍵返航功能緊急返回，有效地降低飛行事故的發生; 6、緊急返航將按照預先設置的返航軌跡回航，盤旋降高后再進場降落; 7、動態航點操控，可實時改變?nèi)蝿?wù)，飛行中可改變?nèi)我夂近c，無人機將立即做出響應;可跳轉至任意一個航點;可暫停任務，原地盤旋; 8、所有傳感器均無需做人工校準，簡化操作流程，避免人為操作失誤。磁羅盤一般只需要在裝機做校準，使用中將隨環境變化做自適應。使用高精度特殊空速計，無需校準; 9、POS數據自動存儲，無人機斷電不丟失; 10、POS數據可通過電臺或連接USB一鍵導出; 11、內置記錄所有飛行數據的“黑匣子”，空間不足將自動刪除舊數據; 12、可預設飛機極值保護，限定飛機俯仰角，橫滾角，上升下降率，高度，速度; 13、便捷開發能力：配備機載計算機，搭載Linux操作系統，對用戶提供SDK，用戶可基于SDK進行應用場景二次開發。采用不少于四核處理器，主頻不低于1、2GHZ，同時搭載不低于2GBDDR3運行內存和不低于16GB EMMC存儲空間。 14、高速聯網能力：內置高速4G模塊，支持實現對無人機的超遠程控制、遠程實時監控等應用。 15、仿真培訓系統:選配仿真計算機及視景顯示軟件,內置多懸翼仿真模型，能夠?qū)崿F(xiàn)與飛控計算機和視景窗口的實時通信，實現機載應用軟件的仿真驗證。 16、能夠接入云系統。 二、載荷與控制鏈路 紅外載荷吊艙 1、掛載在無人機上，實現夜間對監控區域的管控，紅外波段波長范圍在8-13、5um，采用非制冷焦平面微測輻射熱計探測器,能夠在夜間有效發現地面人員、車輛等特征目標。 2、吊艙分辨率不小于384*288，能夠在200米高度，對于地面的人員、車輛進行有效探測、識別并辨認。 3、無人機拍攝的紅外圖像可以通過圖數一體化數據鏈進行回傳，傳輸距離不小于30千米，傳輸制式為網口或者HDMI。 4、影像回傳連續穩定，傳輸頻率不小于25HZ 5、地面站指揮員可以通過遠程地面站，對吊艙進行實時控制，實現紅外拍照、錄像、偽彩切換、無級電子放大等功能，橫向控制轉動角度應為360度，云臺保持穩定，抖動量不大于0.1°。 可見光載荷 1、吊艙掛載在無人機上，可以在白天對靶區進行監控巡查，范圍能夠有效覆蓋靶場區域。 2、飛機可以在空中對靶區情況進行實時監控，吊艙圖像可以通過圖數一體數據鏈實時回傳至地面指揮控制站，如發現地面異常人員、車輛、動物和目標時，可以引導飛機進行盤旋。吊艙可實時回傳1080P高清圖像，光學變焦倍率不小于10倍。 3、圖像傳輸距離不小于30KM，在此區域內可保證圖像和數據的清晰穩定 4、圖像傳輸接口為HDMI或者網口，同時可以通過SBUS接口對吊艙的角度、方向進行實時控制。 輕量化云臺，重量300g 1080p 10倍光學變焦，分辨率：1920*1080 60幀 多種控制，支持Sbus、CAN、串口 SDK：天空端數據接口及地面站SDK 多種輸出：HDMI 、網口兩種版本 多功能無人機地面控制站 無人機地面站控制無人機系統和吊艙載荷系統，具備實時狀態顯示和指令上傳的功能，地面無人機操作人員可以通過地面站對無人機和載荷進行實時控制，同時發現地面異常狀態后，控制飛機進行盤旋，并對目標進行拍照等操作。 具體性能如下： 1、三防一體化地面控制站，具備晝夜間無人機控制、圖像顯示、遠程操縱等功能; 2、地面站具備大容量充電電池，續航時間不小于5小時; 3、地面站對無人機控制范圍不小于30千米; 4、全自動一鍵生成任務，地面站軟件界面簡潔，直觀易懂; 5、干預降落應急處理。降落過程中如遇特殊情況，可人工干預選擇應急降落或應急操作; 6、可設置禁飛區和限飛區，幫助用戶有效合理地規劃航線，避免不必要的矛盾或事故發生; 7、動態航點操控(實時改變?nèi)蝿?wù))。飛行中可改變?nèi)我夂近c，無人機將立即做出響應;可跳轉至任意一個航點;可暫停任務，原地盤旋。做到改變?nèi)蝿?wù)，所有操作只需要在地圖界面完成，簡單直觀，操作立刻同步任務到無人機; 8、支持電子地圖進行航線規劃; 9、地圖預先存儲功能，支持分級存儲; 10、地面站系統可采用多平臺，支持APP和WINDOS筆記本操作，可根據用戶需求進行選擇; 11、實時接收無人機回傳影像信息。 |
